HAT-900 大负载系列

40A 常开&30常闭

·可提供4000VAC大耐压型 ·切换能力最大至40A

触点负载	特性参数
触点形式: 1A,1B,1C 接触电阻: 50mΩ (1A 24VDC) 触点材质: 银合金 触点负载: 30/40A 277VAC 30A/28VDC 最大切换电压: 277VAC/28VDC 最大切换电流: 40A 最大切换功率: 11080VA/560W 机械寿命: 1×107次 电寿命: 1×105次	绝缘电阻: 1000MΩ (500VDC) 介质耐压: 线圈与触点间2000VAC 1分钟 断开触点间 1500VAC 1分钟 吸合时间(额定电压下): ≤15ms 释放时间(额定电压下): ≤10ms 湿度: 98% RH, 40°C 环境温度: B级:-20°C ~ +85°C F级:-20°C ~ +105°C 抗冲击: 稳定性 98m/s2 强 度 980m/s2 抗振动: 10Hz ~ 55Hz 1.5mm 双振幅 重量: 约36g 封装形式: 密封型、防尘型、敞开型
线圈参数
额定电压：5,6,9,12,15,18,22,24,48,110(直流) 12,24,110,120,220,240,277(交注) 动作电压: 动作电压是额定电压的75%(直流) 动作电压是额定电压的80%(交流) 释放电压：释放电压是额定电压的10% 线圈功耗：直流:约900mW 交流:约2VA

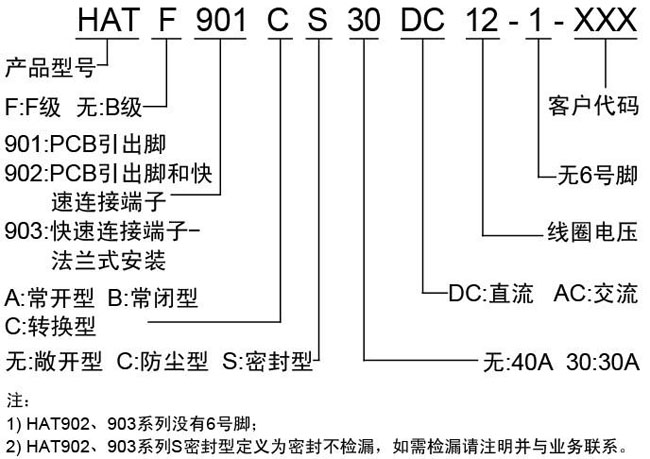

订购信息
外形尺寸、线路图及安装孔图
