UJ 系列 小型功率继电器, 15A (1C), 10A (2C)

可供PCB板式及专用插座

·具有一组、二组、四组触点形式 ·多种引出端形式 ·透明防尘罩型、多种安装方式 ·配有多种插座可供选择

触点负载	特性参数
触点形式: 1C,2C,4C 接触电阻: 100mΩ(1A 6VDC) 触点材质: 银合金 触点负载: 1C: 15A/240VAC 15A/30VDC 2C,4C: 10A/240VAC 10A/30VDC 最大切换电压: 240VAC/30VDC 最大切换电流: 15A (1C） 10A (2C,4C) 最大切换功率: 3600VA/450W(1C) 2400VAC/300W(2C,4C) 机械寿命: 2×107次 电寿命: 1×105次	绝缘电阻: 100MΩ (500VDC) 介质耐压: 线圈与触点间2000VAC 1分钟 断开触点间 1000VAC 1分钟 两组触点间 1000VAC 1分钟 吸合时间(额定电压下): ≤20ms 释放时间(额定电压下): ≤20ms 湿度: 35% ~ 85% RH 环境温度: -25°C ~ +55°C 抗冲击: 稳定性 98m/s2 强 度980m/s2 抗振动: 10Hz ~ 55Hz 1mm 双振幅 重量: 1C:约 37g 2C:约 50g 4C:约 65g 封装形式: 防尘型
线圈参数
额定电压：5,6,12,24,48, 110（直流） 6,12,24,48, 120, 220（交流） 动作电压: 动作电压是额定电压的75%（直流） 动作电压是额定电压的80%（交流） 释放电压: 释放电压是额定电压的10%（直流） 释放电压是额定电压的30%（交流） 线圈功耗：直流型:900~1800mW 交流型:1.2~2.5VA

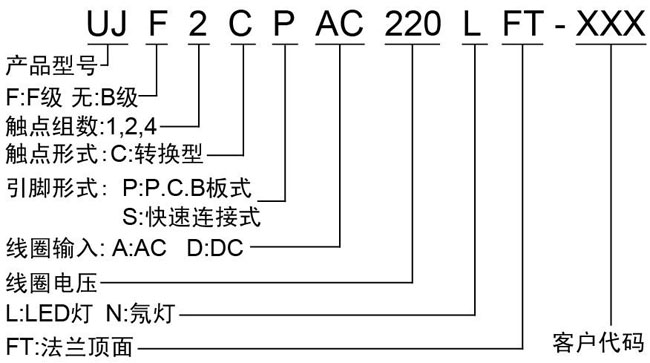

订购信息

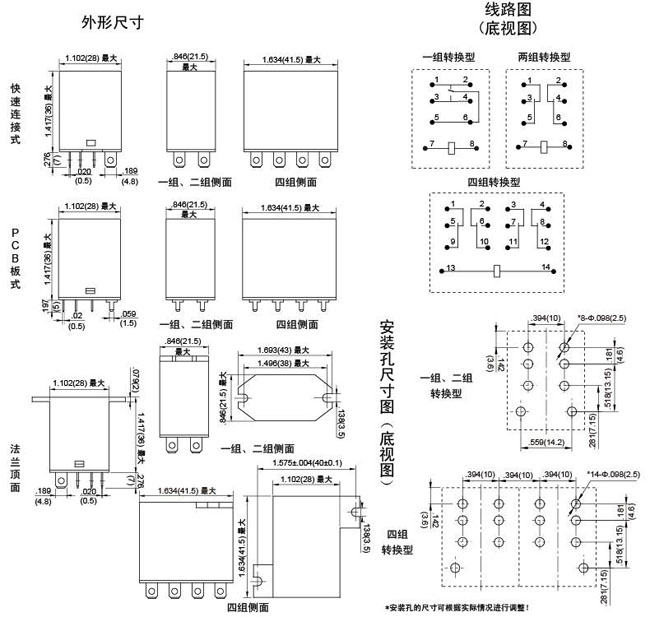

外形尺寸、线路图及安装孔图
