UJJ 系列 小型功率继电器
可供专用插座
·具有二、三、四组转换触点形式
·具有多种引出脚方式
·透明防尘罩、多种安装方式 |
 |
| 触点负载 |
特性参数 |
触点形式: 2C,3C,4C
接触电阻: 50mΩ(1A 24VDC)
触点材质: 银合金
触点负载:
2C,3C: 5A/250VAC 5A/30VDC
4C: 3A/250VAC 3A/30VDC
最大切换电压: 250VAC/30VDC
最大切换电流: 7A (2C,3C）
5A (4C)
最大切换功率:
1250VA/150W(2C,3C）
750VA/90W5A (4C)
机械寿命: 2×107次
电寿命: 1×105次 |
绝缘电阻: 1000MΩ (500VDC)
介质耐压: 线圈与触点间2000VAC 1分钟
断开触点间 1000VAC 1分钟
两组触点间 1000VAC 1分钟
吸合时间(额定电压下): ≤20ms
释放时间(额定电压下): ≤20ms
湿度: 35% ~ 85% RH
环境温度: -40°C ~ +70°C
抗冲击: 稳定性 98m/s2
强 度980m/s2
抗振动: 10Hz ~ 55Hz 1mm 双振幅
重量: 约 37g
封装形式: 防尘型 |
| 线圈参数 |
额定电压：5,6,12,24,48, 110（直流） 6,12,24,48, 120, 220（交流）
动作电压: 动作电压是额定电压的75%（直流） 动作电压是额定电压的80%（交流）
释放电压: 释放电压是额定电压的10%（直流） 释放电压是额定电压的30%（交流）
线圈功耗：直流型:900~1800mW 交流型:1.2~2.5VA |

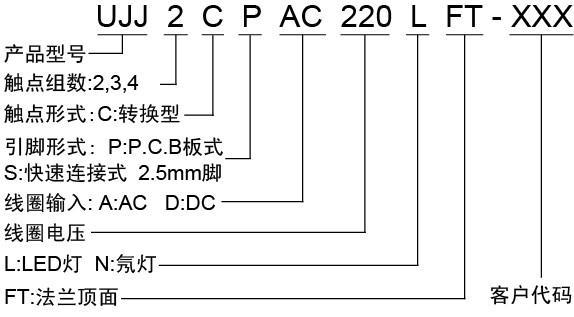

| 订购信息 |
|
|

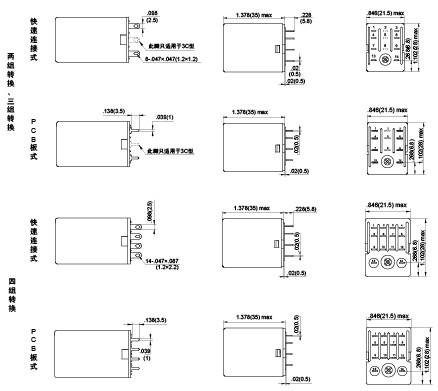

| 外形尺寸、线路图及安装孔图 |
|
| |
|
|
|
