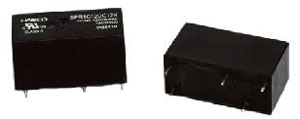

SPR 继电器

·小尺寸,用于高密度安装
·耐压高达5000VAC
·密封试水型

触点负载	特性参数
触点形式: 1A、1B、1C、2A、2B、2C 接触电阻: 100mΩ(1A 24VDC) 触点材质: 银合金触点负载: 1A\1B\1C: 20A/277VAC 16A/240VAC 16A/24VDC 2A\2B\2C: 8A/240VAC 8A/24VDC 最大切换电压: 440VAC/300VDC 最大切换电流: 1A\1B\1C:12A/16A 2A\2B\2C: 8A 最大切换功率: 1A\1B\1C: 3000VA/4000VA 2A\2B\2C: 2000VA 机械寿命: 1×10⁷次电寿命: 1×10⁵次	绝缘电阻: 1000MΩ (500VDC) 介质耐压: 线圈与触点间5000VAC 1分钟断开触点间 1000VAC 1分钟两组触点间 2500VAC 1分钟吸合时间(额定电压下): ≤15ms 释放时间(额定电压下): ≤8ms 湿度: 35% ~ 85% RH 环境温度: -40°C ~ +85°C 抗冲击: 稳定性 98m/s² 强度980m/s² 抗振动: 10Hz ~ 150Hz 10g/5g 重量: 约13.5g 封装形式: 密封型
线圈参数
额定电压：5,6,12,24,48,60,110（直流） 24,115,230（交流）动作电压: 动作电压是额定电压的70% （直流）动作电压是额定电压的75% （交流）释放电压: 释放电压是额定电压的10%（直流）释放电压是额定电压的15%（交流）线圈功耗：直流: 400mW (60V、110V: 480mW) 交流: 约0.75VA

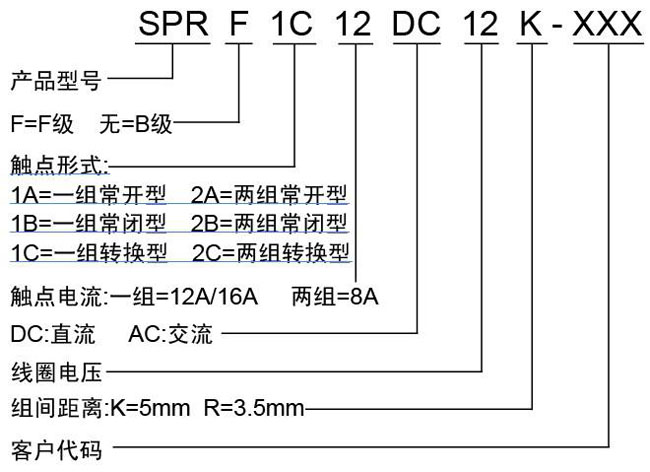

订购信息

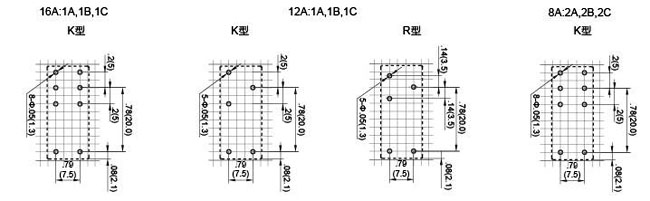

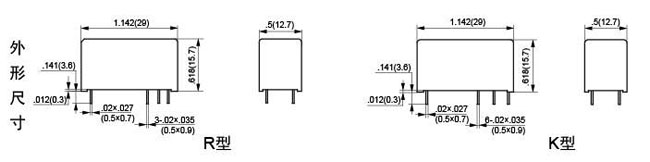

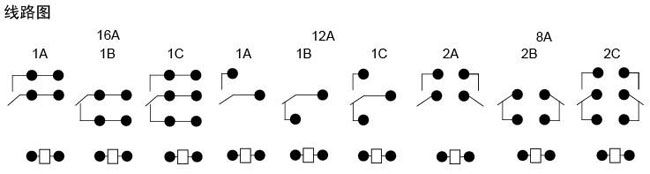

外形尺寸、线路图及安装孔图
