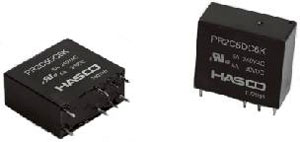

PR 系列
单组转换型10,16安培/双组转换型5安培
·高介质耐压(触点与线圈间耐压达到4000VAC)
·大切换能力(16A 240VAC)
·密封试水型
·典型应有场合：
普通的电子控制或系统，机器工具控制，能源控制电路，工业机械控制，家用电器控制（空调、冰箱、微波炉等），自动销货机，办公机器等。 |
 |
| 触点负载 |
特性参数 |
触点形式: 1A,1C,2A,2C
接触电阻: 50mΩ(1A 24VDC)
触点材质: 银合金
触点负载:
1A,1C ：10A/277VAC 20A/277VAC
10A/30VDC 20A/30VDC
2A,2C ：10A/277VAC
5A/30VDC
最大切换电压: 440VAC/300VDC
最大切换电流:10A、20A（1A,1C）
10A(2A,2C)
最大切换功率:
2770VA/300W（1A,1C,10A）
5540VA/600W（1A,1C,20A）
2770VA/300W(2A,2C,10A)
机械寿命: 1×107次
电寿命: 1×105次 |
绝缘电阻: 1000MΩ (500VDC)
介质耐压: 线圈与触点间5000VAC 1分钟
断开触点间 1000VAC 1分钟
两组触点间 3000VAC 1分钟
吸合时间(额定电压下): ≤15ms
释放时间(额定电压下): ≤5ms
湿度: 98% RH,40°C
环境温度: -40°C ~ +85°C
抗冲击: 稳定性 98m/s2
强 度980m/s2
抗振动: 10Hz ~ 55Hz 1.5mm 双振幅
重量: 约18g
封装形式: 密封型 |
| 线圈参数 |
额定电压：5,6,9,12,24,48, 110
动作电压: 动作电压是额定电压的80%
释放电压: 释放电压是额定电压的10%
线圈功耗：约530mW (110V:840mW) |

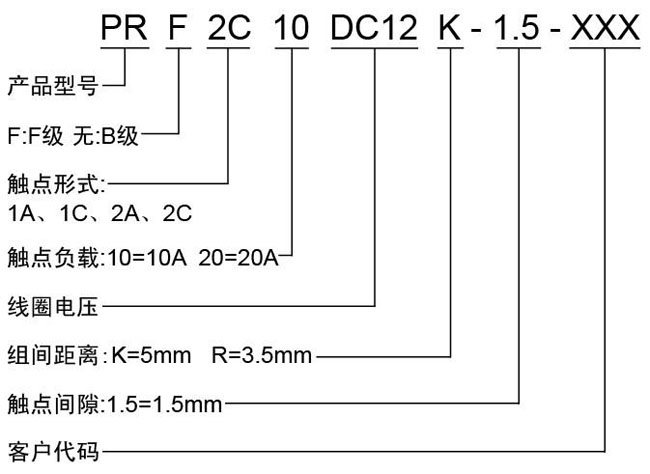

| 订购信息 |
|
|
| 外形尺寸、线路图及安装孔图 |
|
| |
|
|
|
