HAT-905 系列
50A转换 触点间隙 2.5mm
·可提供4000VAC耐压产品
·切换能力最大至50A |
 |
| 触点负载 |
特性参数 |
触点形式: 1A,1B,1C
接触电阻: 50mΩ(1A 24VDC)
触点材质: 银合金
触点负载: NO:50A/277VAC/28VDC
NC:30A/28VDC
最大切换电压: 277VAC/28VDC
最大切换电流: 50A
最大切换功率: 13850VA/840W
机械寿命: 1×107次
电寿命: 5×104次 |
绝缘电阻: 100MΩ (500VDC)
介质耐压: 线圈与触点间2000VAC 1分钟
断开触点间 1500VAC 1分钟
吸合时间(额定电压下): ≤15ms
释放时间(额定电压下): ≤10ms
湿度: 98% RH, 40°C
环境温度: B级:-20°C ~ +85°C
F级:-20°C ~ +105°C
抗冲击: 稳定性 98m/s2
强 度 980m/s2
抗振动: 10Hz ~ 55Hz 1.5mm 双振幅
重量: 约36g
封装形式: 密封型、防尘型、敞开型 |
| 线圈参数 |
额定电压：5,6,9,12,15,18,22,24,48,110(直流)
12,24,110,120,220,240,277(交流)
动作电压: 动作电压是额定电压的75%（直流） 动作电压是额定电压的80%（交流）
释放电压: 释放电压是额定电压的10%（直流） 释放电压是额定电压的10%（交流）
线圈功耗：直流:1200mW
交流:2.0VA |

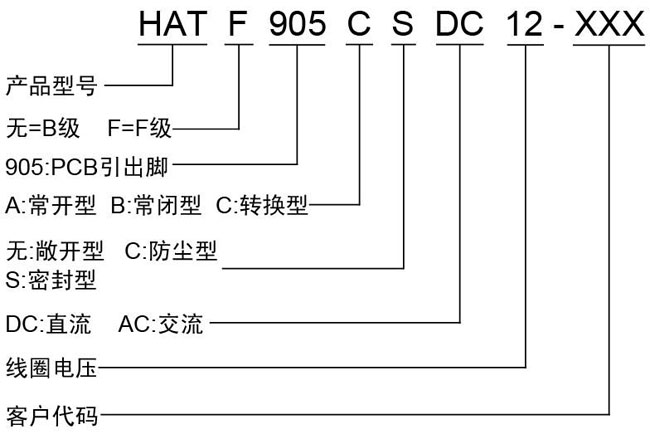

| 订购信息 |
|
|
| 外形尺寸、线路图及安装孔图 |
|
| |
|
|
|
